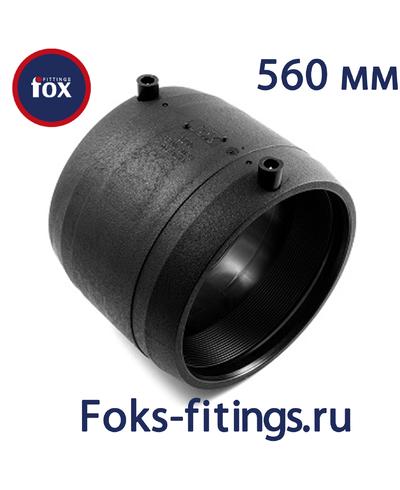

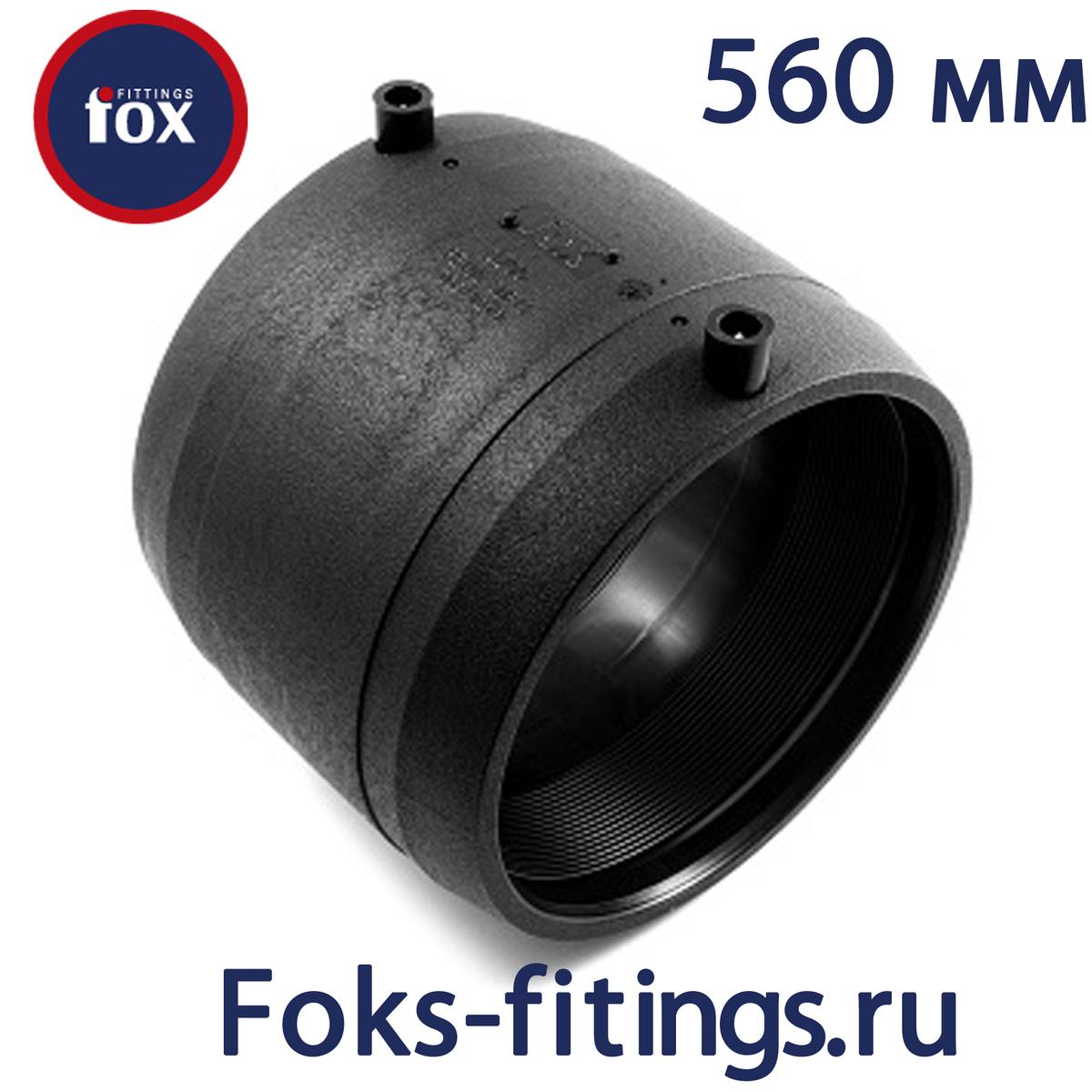

Электросварная муфта 560 мм SDR 17

Электросварная муфта 560 мм FOX SDR 17 имеет на концах и в центре холодные зоны, препятствующие вытеканию расплавленного полиэтилена, чем обеспечивается оптимальное сопряжение муфты с трубой ПНД. Индикатор сварки позволяет визуально отследить окончание сварки труб ПНД муфтой.

Основные технологические преимущества электросварной муфты SDR 17 FOX 560 мм:

• применение инновационной спирали прямоугольной формы, обеспечивающей большую площадь и лучшее пятно контакта с свариваемой поверхностью трубы по сравнению с электросварными муфтами, имеющими традиционную спираль круглого сечения и как следствие, меньшие временные затраты на сварку, лучшее качество сварки;
• изготовление муфты из новейшего полиэтилена PE-100 RC со сроком эксплуатации 100 лет большим в 2 раза, чем из обычного PE-100;
• наличие легко удаляемого упора, клемм для подключения контактов диаметром 4.0 мм, наклейки на муфте с сварочным штрих-кодом, штрих-кодом обратного отслеживания, с информацией: артикул производителя, сварочные параметры (напряжение при сварке (39,5 V), время сварки, время остывания, SDR свариваемых труб). Отдельно от кода обратного отслеживания указан также индивидуальный код изделия ID — уникальный номер для определения даты изготовления и партии материала, из которого муфта была изготовлена.

Электросварная муфта 560 мм FOX SDR 17 применяется для рабочего давления до 10 атмосфер в питьевом водоснабжении, а также самотечных системах водоотведения, дренирования, ливневой и кабельной канализации.

Перед сваркой полиэтиленовые концы труб ПНД обязательно очищаются от грязи и оксидного слоя, обезжириваются специальными салфетками. Затем привариваются электросварной муфтой SDR 17. Сварка полиэтиленового конца трубы ПНД, литого или сварного фитинга ПНД и муфты выполняется аппаратом FOX EUROTECH 1000. При нагреве спиралей муфты твердая масса ПЭ 100 внутренней поверхности муфты и наружных поверхностей трубы ПНД плавится, происходит диффузия полиэтилена. После остывания расплавленной массы муфта и труба ПНД привариваются друг к другу, представляя собой твердое монолитное соединение.

Предлагаем посмотреть видеофильм по сварке и монтажу электросварной муфты FOX SDR 17:
