Электросварной отвод 45 град. 50 мм SDR 11

Описание товара:

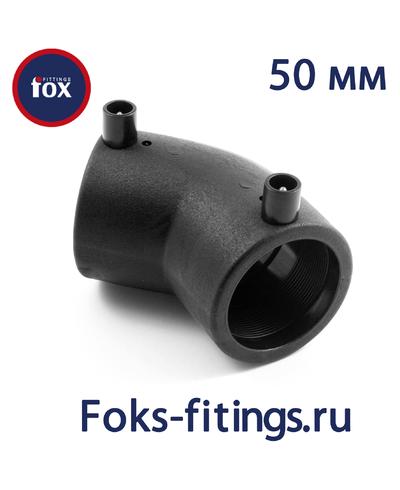

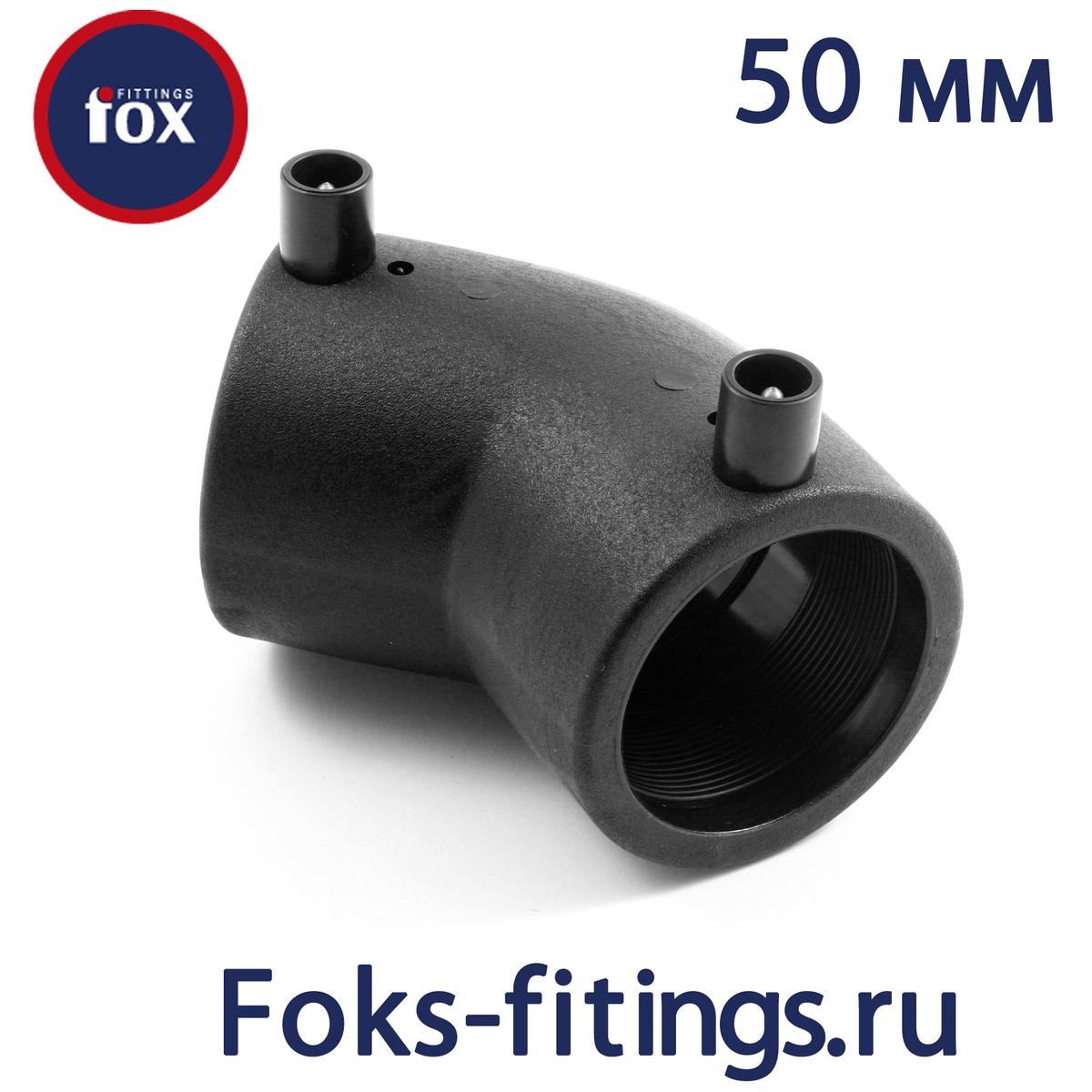

Электросварной отвод 45 градусов 50 мм PE 100 SDR 11 для трубы ПНД.

Электросварной отвод 45 градусов 50 мм PE 100 SDR 11 предназначен для изменения направления трассы трубы ПНД на 45 градусов путем его монтажа.

Применяется электросварной отвод на 45 градусов диаметром 50 мм:

  • В газопроводах среднего и низкого давления, состоящих из полиэтиленовой трубы, произведенной по ГОСТ Р 50838-2009.
  • В системах холодного водоснабжения, пожаротушения, водоподготовки, напорного водоотведения, произведенных из трубы ПНД согласно ГОСТ 18599-2001 и транспортирующих воду как питьевого, так и хозяйственного назначения.
  • В напорных трубах ПНД систем полива, мелиорации, ирригации, капельного орошения.

Цены отводов 45 градусов с НДС других диаметров представлены в таблице:

Название Количество Цена, руб.
Электросварной отвод 45 град. 20 мм SDR 11
613.16 В корзину
Электросварной отвод 45 град. 25 мм SDR 11
613.16 В корзину
Электросварной отвод 45 град. 32 мм SDR 11
613.16 В корзину
Электросварной отвод 45 град. 40 мм SDR 11
706.29 В корзину
Электросварной отвод 45 град. 50 мм SDR 11
915.85 В корзину
Электросварной отвод 45 град. 63 мм SDR 11
915.85 В корзину
Электросварной отвод 45 град. 75 мм SDR 11
1 769.62 В корзину
Электросварной отвод 45 град. 90 мм SDR 11
1 783.59 В корзину
Электросварной отвод 45 град. 110 мм SDR 11
2 425.46 В корзину
Электросварной отвод 45 град. 125 мм SDR 11
3 531.47 В корзину
Электросварной отвод 45 град. 160 мм SDR 11
5 898.72 В корзину
Электросварной отвод 45 град. 180 мм SDR 11
9 391.39 В корзину
Электросварной отвод 45 град. 200 мм SDR 11
14 358.73 В корзину
Электросварной отвод 45 град. 225 мм SDR 11
18 239.47 В корзину
Электросварной отвод 45 град. 250 мм SDR 11
37 255.09 В корзину
Электросварной отвод 45 град. 280 мм SDR 11
51 380.98 В корзину
Электросварной отвод 45 град. 315 мм SDR 11
56 270.71 В корзину
Электросварной отвод 45 град. 355 мм SDR 11
99 890.22 В корзину
Электросварной отвод 45 град. 400 мм SDR 11
113 705.65 В корзину
Электросварной отвод 45 град. 450 мм SDR 11
146 226.24 В корзину
Электросварной отвод 45 град. 500 мм SDR 11
218 563.21 В корзину
Электросварной отвод 45 град. 560 мм SDR 11
465 222.96 В корзину
Электросварной отвод 45 град. 630 мм SDR 11
570 002.91 В корзину

Не является публичной офертой. Цены уточняйте на день покупки в отделе продаж. Действует гибкая система скидок!

Стандарты и монтаж электросварного отвода на 45 градусов диаметром 50 мм.

Материал:

  • сырьё PE-100 или PE-100 RC - полиэтилен, в пределах допустимых механических свойств, нетоксичен, безопасен, безвреден для человека и окружающей среды.

Стандартизация:

  • сырье, применяемое для изготовления отводов на 45 градусов диаметром 50 мм, соответствует международным стандартам ISO 4437, ISO 4427, европейским стандартам EN 1555, EN 12201, EN 1401. Продукция FOX надежна и качественна, имеет паспорта, сертификаты (в том числе ГАЗСЕРТ), декларации и соответствует всем нормативным документам и многим национальным стандартам.

Нормы для сварки:

  • Клеммы для подключения контактов соответствуют диаметру 4.0 мм. На каждом отводе 45 градусов 50 мм имеется выдавленная печать с датой производства и штрих-код с информацией о параметрах сварки, а именно: сварочный штрих-код, штрих-код обратного отслеживания, артикул производителя, сварочные параметры (сварочное напряжение, время сварки, время остывания, напряжение (39,5 V), SDR).
  • Отдельно от кода обратного отслеживания указана информация индивидуального кода изделия ID для определения даты изготовления отвода 45 градусов и партии материала. Полиэтилен, из которого сделаны электросварные отводы соответствует нормам EN1555 и EN12201.
  • Сварка выполняется аппаратом FOX EUROTECH. Перед его подключением к сети или к генератору агрегата необходимо проверить входное напряжение и его соответствие нормам отклонения.

Монтаж:

  • Механическая обработка: отрежьте трубу ПНД 50 мм под прямым углом, удалите заусенцы с внутренней кромки трубы и снимите фаску с внешней кромки.
  • Обезжиривание и подготовка к сварке: уберите конденсат с трубы; обезжирьте наружную поверхность трубы и внутренние поверхности электросварного отвода при помощи специальной салфетки.
  • Сварка: в отвод необходимо вставить концы труб до упора. Время сваривания (остывания) зависит от диаметра трубопровода и температуры окружающей среды и определяется автоматически посредством считывания сканером муфтового аппарата FOX EUROTECH. Сварка выполняется в соответствии с DIN 8074/75, EN 1555-2, EN 12201-2, ISO 4437 и требованиями инструкции.

Монтаж труб ПНД, видеофильм:

Демонстрируется видеофильм по монтажу труб ПНД электросварной муфтой FOX муфтовым аппаратом FOX EUROTECH. Технология сварки электросварного отвода аналогична.

При проведении сварки не допускается попадание посторонних предметов и влаги в свариваемые детали. После остывания расплавленной массы отвод и труба ПНД присоединяются друг к другу, представляя собой монолитно-твердую конструкцию, изменившую направление трубопровода на 45 градусов.

Строжайшее соблюдение технологии сварки - гарантия длительной эксплуатации систем из полиэтиленовых трубопроводов!
