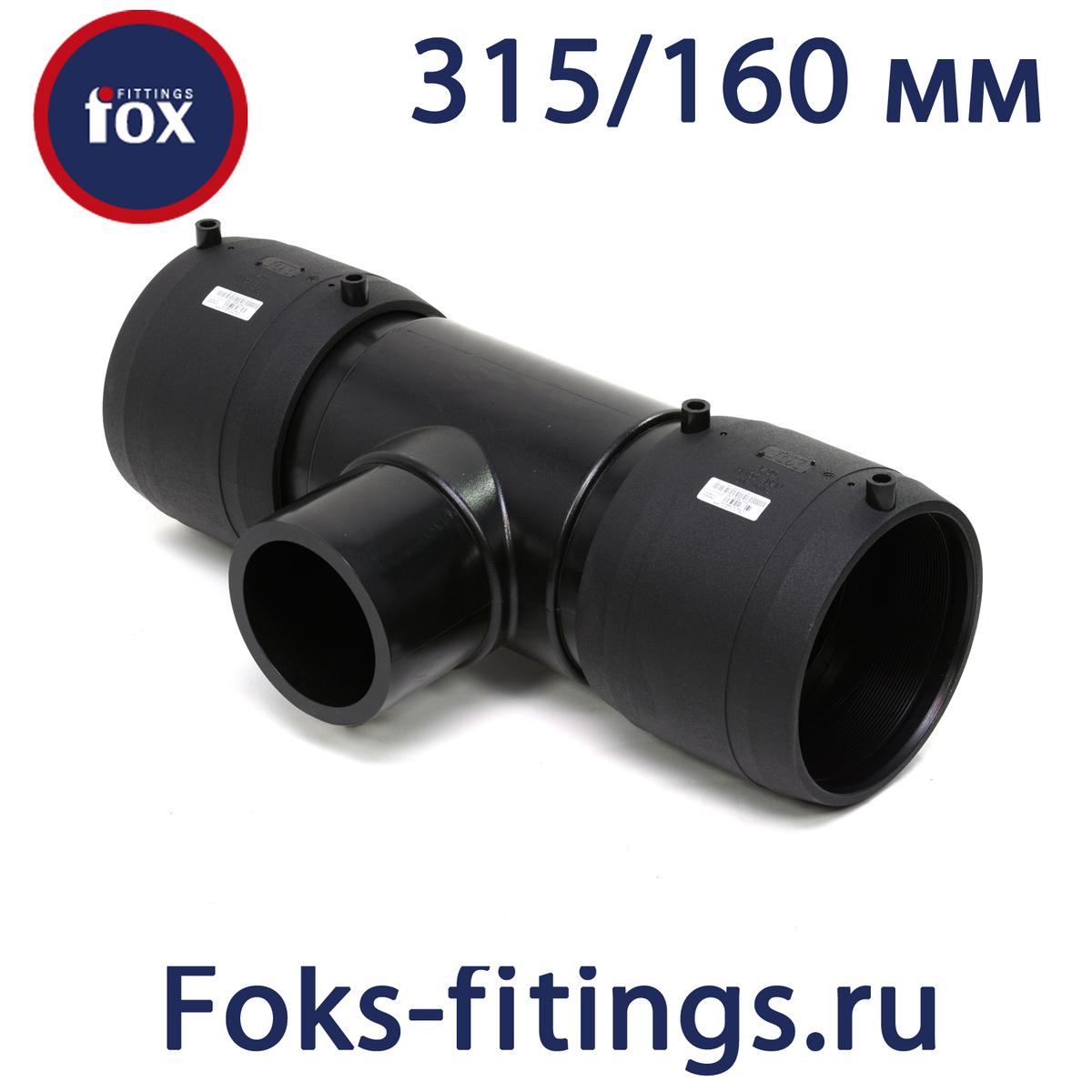

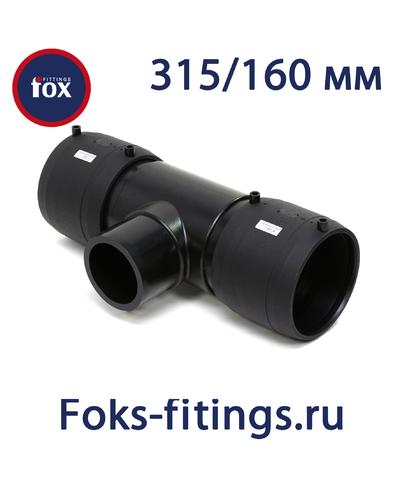

Электросварной тройник 315/160 мм SDR 11

Материал:

• сырьё PE-100 или PE-100 RC, используемое компанией FOX FITTINGS - полиэтилен (ПЭ), имеет допустимые механические свойства, физиологически нетоксично и отлично сваривается; безопасно и безвредно для человека и окружающей среды.

Стандартизация:

• сырье, применяемое при изготовлении тройников 315/160 мм, соответствует международным стандартам ISO 4437, ISO 4427, европейским стандартам EN 1555, EN 12201, EN 1401. Продукция компании FOX FITTINGS надежна и качественна, имеет паспорта, сертификаты (в том числе ГАЗСЕРТ), декларации и соответствует всем нормативным документам и многим национальным стандартам.

Нормальное рабочее давление:

• до 16 атмосфер для систем пожаротушения, питьевого и технического водоснабжения, напорной канализации и до 10 атмосфер для систем газоснабжения;

Области применения:

• для разветвления полиэтиленовых газопроводов среднего и низкого давления;
• для разветвления труб ПНД систем холодного водоснабжения (в том числе питьевого);
• для разветвления систем пожаротушения, водопонижения;
• для разветвлений систем напорной и безнапорной ливневой канализации, водоподготовки;
• для ответвления в дренажные системы или из систем дренирования,
• разветвление трубопроводов, транспортирующих химически агрессивные продукты в пределах химической стойкости,
• разветвления систем мелиорации, ирригации, капельного орошения, заводских технологических трубопроводов,
• для разветвления трубопроводов из полиэтилена PE-100, PE-100 RC, транспортирующих пульпы и другие абразивные жидкости.

Тройник FOX хорошо и надёжно зарекомендовал себя во многих областях применения.

Нормы для сварки и монтаж:

• Клеммы тройников для подключения контактов соответствуют диаметру 4.0 мм. На каждом тройнике 315/160 мм имеется выдавленная печать с датой производства и штрих-код с информацией о параметрах сварки, а именно: сварочный штрих-код, штрих-код обратного отслеживания, артикул производителя, сварочные параметры (сварочное напряжение, время сварки, время остывания, напряжение (39,5 V), SDR свариваемых труб 315 мм и 160 мм).
• Отдельно от кода обратного отслеживания указана информация индивидуального кода изделия ID для определения даты изготовления и партии материала. Полиэтилен, из которого сделаны электросварные редукционные соответствует нормам EN1555 и EN12201.
• Перед установкой тройника необходимо проверить овальность у труб и соответствие наружных размеров концов трубы 315 мм внутренним размерам электросварного тройника по магистрали. И затем, проверить соответствие размеров бокового прохода тройника размеру трубы 160 мм, внутренний размер муфты 160 мм (наличие дополнительно купленной электросварной муфты 160 мм).
• Сварка выполняется аппаратом FOX EUROTEX. Перед его подключением к сети или к генератору агрегата необходимо проверить входное напряжение и его соответствие нормам отклонения.
• Концы труб ПНД мм обязательно очищаются от грязи и оксидного слоя, обезжириваться специальными салфетками. После чего зачищенными и обезжиренными концами устанавливаться во внутрь тройника до упора. Боковой конец тройника приваривается муфтой. Технология сварки аналогична технологии сварки электросварными муфтами. В процессе сварки рекомендуем использовать позиционер.

  Видеофильм по монтажу трубопроводов:

  Вашему вниманию – видеофильм по монтажу труб ПНД электросварной муфтой FOX, выполненному аппаратом FOX EUROTECH. Технология сварки тройника 315/160 мм аналогична. При проведении не допускается попадание посторонних предметов и влаги в свариваемые детали. После остывания расплавленной массы электросварной фитинг и труба ПНД присоединяются друг к другу, представляя собой твердую монолитную конструкцию.

  Строжайшее соблюдение технологии сварки электросварными тройниками - гарантия длительной эксплуатации систем пластиковых трубопроводов, разветвленных тройниками!
