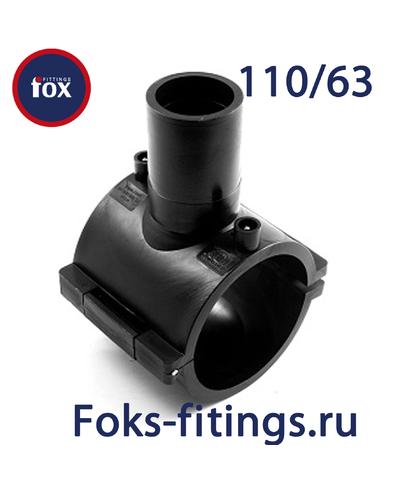

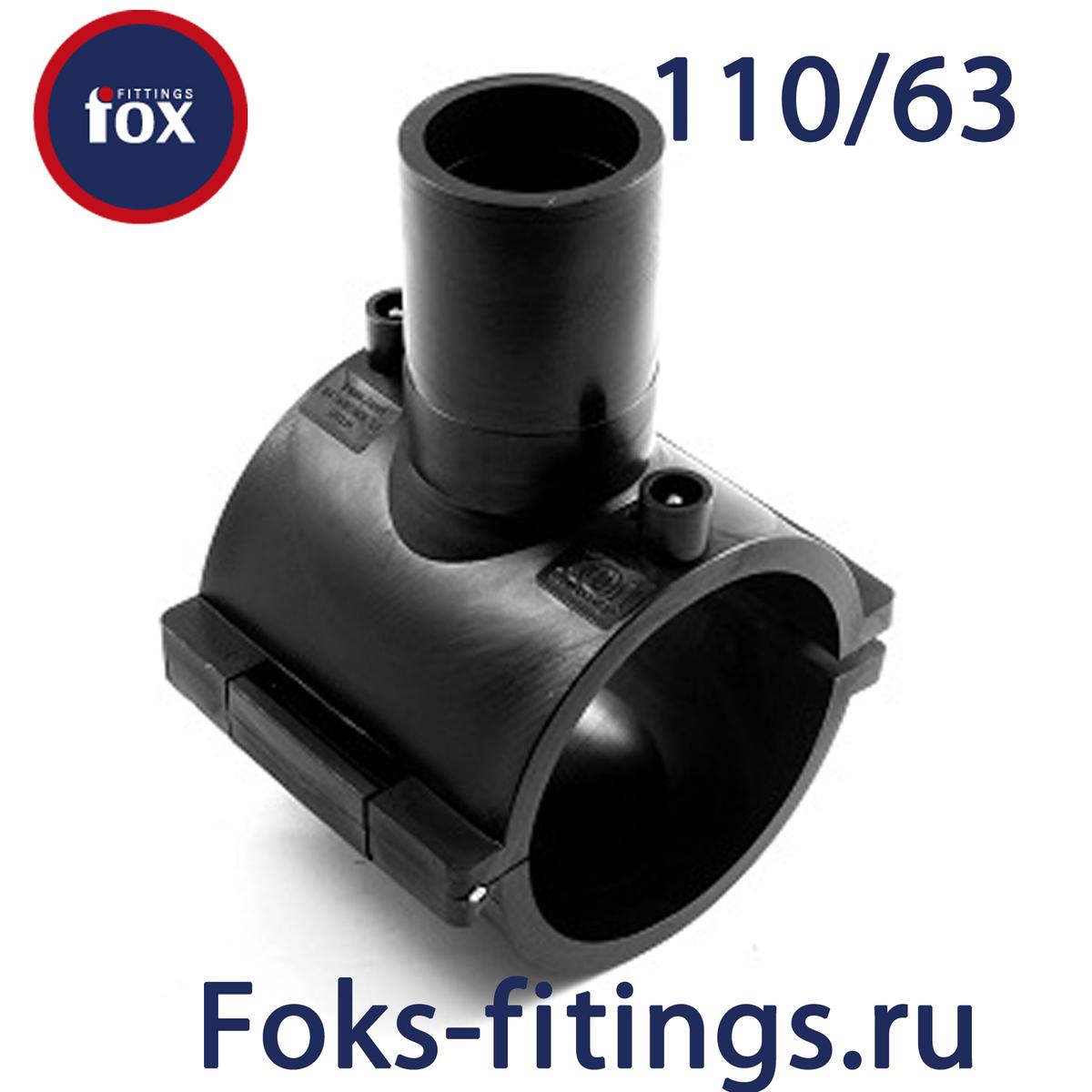

Накладной уход без фрезы 110/63 SDR 11

Электросварной накладной уход 110/63 без фрезы позволит врезаться полиэтиленовой трубой наружным диаметром 63 мм в трубу гораздо большим (почти в 2 раза) диаметром, а именно в 110 мм без разрезания магистрального действующего трубопровода, но с отключением потребителей системы водоснабжения или газа.

При наличии дополнительного специального приспособления имеется возможность врезки ухода 110/63 без отключения потребителей.

Накладные уходы в наличии на складах в Москве (Люберцы) и в Санкт-Петербурге (на улице Салова). Доставляем в любой город России через транспортные компании. Доставка до терминала ТК в Санкт-Петербурге — бесплатная.

Характеристики, применение, технологические преимущества и монтаж.

Материал: сырьё PE-100 или PE-100 RC, используемое компанией FOX FITTINGS - полиэтилен (ПЭ), имеет допустимые механические свойства, физиологически нетоксично и отлично сваривается; безопасно и безвредно для человека и окружающей среды.

Стандартизация: сырье, применяемое при изготовлении накладных уходов, соответствует международным стандартам ISO 4437, ISO 4427, европейским стандартам EN 1555, EN 12201, EN 1401. Продукция компании FOX FITTINGS надежна и качественна, имеет паспорта, сертификаты (в том числе ГАЗСЕРТ), декларации и соответствует всем нормативным документам и многим национальным стандартам.

Мы являемся официальным дистрибьютором европейской компании FOX FITTINGS на территории Российской Федерации и доставляем накладные уходы в любой город России через транспортные компании (ТК), причем, доставка до терминала ТК в Санкт-Петербурге — бесплатная.

Уходы хорошо себя зарекомендовали на многих объектах Российской Федерации и ближнего зарубежья. Поставлялись нами на градообразующие предприятия, такие как МОСОБЛГАЗ, МОСГАЗ, МОСВОДОКАНАЛ, ВОДОКАНАЛА САНКТ-ПЕТЕРБУРГА, ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЯ и многие другие.

Нормальное рабочее давление:

• для SDR 11 – до 16 атмосфер для систем пожаротушения, питьевого и технического водоснабжения, напорной канализации и до 10 атмосфер для систем газоснабжения;

Области применения:

• для врезки в трубы ПНД газопроводов среднего и низкого давления;
• для врезки в трубы ПНД систем холодного водоснабжения (в том числе питьевого);
• для врезки в магистрали из полиэтиленовых труб систем пожаротушения, водопонижения;
• для ответвлений после врезки от систем напорной и безнапорной ливневой канализации, водоподготовки;
• в дренажных системах,
• в транспортирующих химически агрессивные продукты,
• в системах мелиорации, ирригации, капельного орошения, заводских технологических трубопроводов,
• для врезки в трубопроводы из полиэтилена PE-100, PE-100 RC, транспортирующих пульпы и другие абразивные жидкости.

Накладной уход FOX 110/63 хорошо и надёжно зарекомендовал себя во многих областях применения.

Основные технологические преимущества накладного ухода FOX:

• Электросварной накладной уход (без фрезы) имеет открытую спираль (проволоку) круглого сечения. Спираль утоплена в специальной промежуточной вкладке. Нагрев этой вкладки расплавляет полиэтилен на трубе ПНД снаружи за счёт чего происходит приварка накладного ухода к трубе ПНД. Вкладка обеспечивает достаточное механическое прижатие накладного ухода к трубе ПНД. А правильная обработка поверхности трубы и её обезжиривание обеспечат компенсацию возможных зазоров между трубой и фитингом, и как следствие, более высокое и надёжное качество сварки.
• На каждой вкладке имеется выдавленная печать с датой производства. Клеммы для подключения контактов диаметром 4.0 мм. Наклейка на теле фитинга содержит сварочный штрих-код, штрих-код обратного отслеживания, артикул производителя, сварочные параметры (сварочное напряжение, время сварки, время остывания, напряжение (39,5 V), SDR свариваемых труб), отдельно от кода обратного отслеживания указан также индивидуальный код изделия ID – уникальный номер для определения даты изготовления и партии материала, из которого фитинг был изготовлен. Полиэтилен, из которого сделан накладной уход, соответствует нормам EN1555 и EN12201.

Монтаж электросварных накладных уходов 110/63
делится на два этапа:

Обезжиривание и подготовка к свариванию: уберите возможный конденсат с магистральной трубы с площади врезки; подготовьте скребком наружную поверхность трубы и обезжирьте ее и внутреннюю поверхность накладного ухода при помощи специальной впитывающей салфетки.

Сваривание: Время сваривания (остывания) зависит от диаметра трубопровода и температуры окружающей среды и определяется автоматически посредством считывания сканером муфтового аппарата FOX EUROTECH. Сварка выполняется в соответствии с DIN 8074/75, EN 1555-2, EN 12201-2, ISO 4437, требованиями инструкции и продемонстрирована в видеофильме.

Взамен дорогостоящей врезки тройником, ответвление под давлением от магистрального трубопровода ПНД без отключения потребителей, легко выполняется при помощи накладного ухода FOX и специального оборудования. Сварка выполняется аппаратом FOX EUROTECH.

Строжайшее соблюдение технологии врезки - гарантия длительной и безопасной эксплуатации систем пластиковых трубопроводов!
