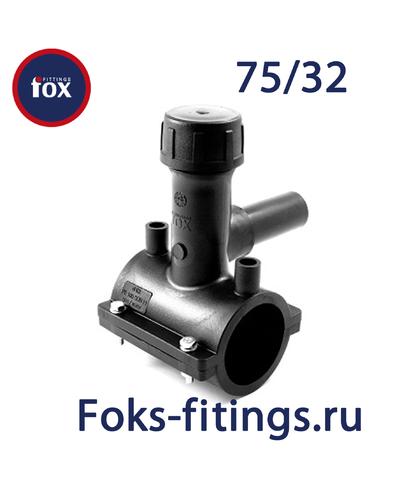

Седловидный тройник с фрезой 75/32 мм SDR 11

Материал:

• сырьё PE-100 или PE-100 RC - полиэтилен (ПЭ), имеет допустимые механические свойства, физиологически нетоксично и отлично сваривается; безопасно и безвредно для человека и окружающей среды.

Стандартизация:

• сырье, применяемое при изготовлении седловидных тройников 75/32 мм, соответствует международным стандартам ISO 4437, ISO 4427, европейским стандартам EN 1555, EN 12201, EN 1401. Продукция FOX надежна и качественна, имеет паспорта, сертификаты (в том числе ГАЗСЕРТ), декларации и соответствует всем нормативным документам и многим национальным стандартам.

Нормальное рабочее давление:

• до 16 атмосфер для систем пожаротушения, питьевого и технического водоснабжения, напорной канализации и до 10 атмосфер для систем газоснабжения;

Области применения врезок 75/32 под давлением без отключения потребителей:

• полиэтиленовые газопроводы среднего и низкого давления;
• трубы ПНД систем холодного питьевого водоснабжения, водоподготовки;
• ПЭ трубы систем пожаротушения, водопонижения;
• трубы ПНД напорной канализации;
• напорные трубопроводы, транспортирующие химические слабоагрессивные продукты в пределах химической стойкости элементов седлового тройника;
• напорные трубы ПНД систем полива, мелиорации, ирригации, капельного орошения;
• заводские технологические напорные трубопроводы.

Электросварной седловидный тройник (седелка, седло, седловидное ответвление, арматура, накладка с фрезой, накладной уход с фрезой) 75/32 для врезки под давлением FOX хорошо и надёжно зарекомендовал себя во многих областях применения.

Нормы для сварки и монтаж:

• Клеммы для подключения контактов соответствуют диаметру 4.0 мм. На каждом седловидном тройнике имеется выдавленная печать с датой производства и штрих-код с информацией о параметрах сварки, а именно: сварочный штрих-код, штрих-код обратного отслеживания, артикул производителя, сварочные параметры (сварочное напряжение, время сварки, время остывания, напряжение (39,5 V), SDR, наклейка с глубиной сверления).
• Отдельно от кода обратного отслеживания указана информация индивидуального кода изделия ID для определения даты изготовления и партии материала. Полиэтилен, из которого сделаны электросварные седловидные тройники 75/32 соответствует нормам EN1555 и EN12201.
• Особая конструкция специальной промежуточной вкладки компенсирует возможные зазоры между трубой и седловидным тройником совместно с ответной частью и создают надежное пятно контакта при сварке. Перед установкой седловидного тройника 75/32 мм необходимо проверить место и качество поверхности трубы в месте предполагаемой врезки.
• Сварка выполняется аппаратом FOX EUROTECH. Перед его подключением к сети или к генератору агрегата необходимо проверить входное напряжение и его соответствие нормам отклонения.
• С места врезки удаляется конденсат сухой салфеткой, а место установки седловидного тройника 75/32 очищается от грязи и оксидного слоя, обезжиривается специальной салфеткой.

Видеофильм по врезке седловидным тройником.

 Видеофильм по врезке седловидным тройником. Сварка выполняется аппаратом FOX EUROTECH. При проведении сварки не допускается попадание посторонних предметов и влаги во свариваемые детали.

После остывания расплавленной массы электросварной седловой тройник и труба ПНД присоединяются друг к другу, представляя собой твердую монолитную конструкцию.

Строжайшее соблюдение технологии врезки - гарантия длительной и безопасной эксплуатации систем пластиковых трубопроводов!
