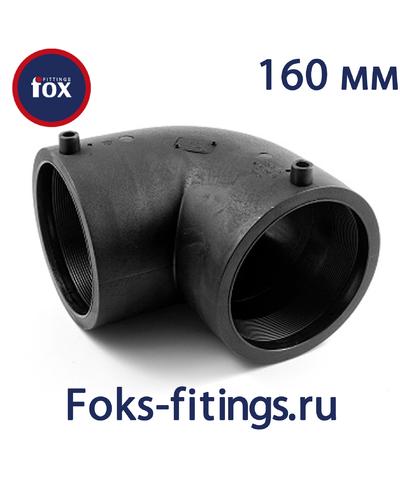

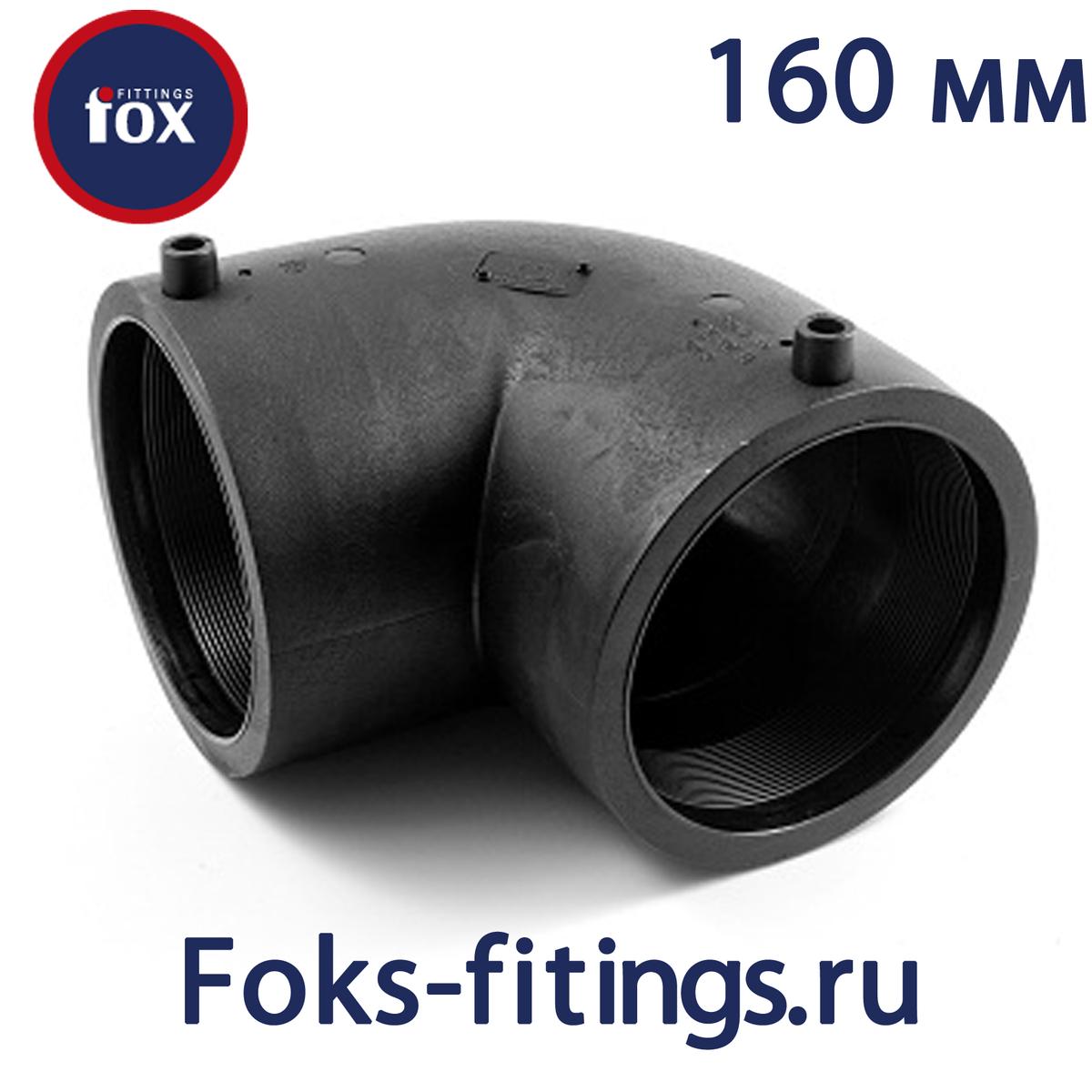

Электросварной отвод 90 град. 160 мм SDR 11

Диаметр (мм): 160

SDR: 11

Технический каталог.pdf

Цена

13 987.95руб.

В корзину Купить в один клик

Описание товара:

Электросварной отвод 90 градусов 160 мм PE 100 SDR 11 для трубы ПНД.

Электросварной отвод 90 градусов 160 мм PE 100 SDR 11 предназначен для изменения направления трассы трубы ПНД диаметром 160 мм на 90 градусов в следствие монтажа.

Применяется электросварной отвод FOX на 90 градусов:

В газопроводах среднего и низкого давления, состоящих из полиэтиленовой трубы 160 мм, произведенной по ГОСТ Р 50838-2009.
В системах холодного водоснабжения, пожаротушения, водоподготовки, напорного водоотведения, произведенных из трубы ПНД 160 мм согласно ГОСТ 18599-2001 и транспортирующих воду как питьевого, так и хозяйственного назначения.
В напорных трубах ПНД систем полива, мелиорации, дренирования.
В полиэтиленовых системах, транспортирующих шламы и пульпы.
В безнапорных трубопроводах из трубы ПНД 160 мм безнапорной ливневой, хозяйственно-бытовой и промышленной канализации.
В напорных трубопроводах, транспортирующих химические слабоагрессивные жидкости.
В технических трубах ПНД 160 мм, изготовленных из вторичного сырья и предназначенных для защиты изолированных проводов, электрических кабелей энергетики или кабелей систем связи.

Отводы имеются на складах в Москве и в Санкт-Петербурге. Купить отводы 90 градусов 160 мм можнопо адресу улица Салова 53/1, литер Н, офис 25, этаж 2 в Санкт-Петербурге или в Москве (улица Ленина 1, первое строение, Люберцы).

Цены отводов 90 градусов с НДС других диаметров представлены в таблице:

Название	Цена, руб.
Электросварной отвод 90 град. 20 мм SDR 11	1 507.78	В корзину
Электросварной отвод 90 град. 25 мм SDR 11	1 507.78	В корзину
Электросварной отвод 90 град. 32 мм SDR 11	1 428.42	В корзину
Электросварной отвод 90 град. 40 мм SDR 11	1 862.24	В корзину
Электросварной отвод 90 град. 50 мм SDR 11	2 465.35	В корзину
Электросварной отвод 90 град. 63 мм SDR 11	2 274.89	В корзину
Электросварной отвод 90 град. 75 мм SDR 11	3 650.41	В корзину
Электросварной отвод 90 град. 90 мм SDR 11	3 703.32	В корзину
Электросварной отвод 90 град. 110 мм SDR 11	5 078.83	В корзину
Электросварной отвод 90 град. 125 мм SDR 11	9 046.67	В корзину
Электросварной отвод 90 град. 140 мм SDR 11	13 681.10	В корзину
Электросварной отвод 90 град. 160 мм SDR 11	13 987.95	В корзину
Электросварной отвод 90 град. 180 мм SDR 11	21 161.80	В корзину
Электросварной отвод 90 град. 200 мм SDR 11	40 207.42	В корзину
Электросварной отвод 90 град. 225 мм SDR 11	56 078.77	В корзину
Электросварной отвод 90 град. 250 мм SDR 11	101 047.60	В корзину
Электросварной отвод 90 град. 280 мм SDR 11	137 551.70	В корзину
Электросварной отвод 90 град. 315 мм SDR 11	148 132.60	В корзину
Электросварной отвод 90 град. 355 мм SDR 11	136 176.18	В корзину
Электросварной отвод 90 град. 400 мм SDR 11	155 010.19	В корзину
Электросварной отвод 90 град. 450 мм SDR 11	199 344.16	В корзину
Электросварной отвод 90 град. 500 мм SDR 11	297 958.14	В корзину
Электросварной отвод 90 град. 560 мм SDR 11	634 219.15	В корзину
Электросварной отвод 90 град. 630 мм SDR 11	777 061.30	В корзину

Не является публичной офертой. Цены уточняйте на день покупки в отделе продаж. Действует гибкая система скидок!

Сопутствующие товары

Труба ПНД 160 х 9,5 SDR 17 отрезок 12 метров

Труба ПНД 160 х 14,6 SDR 11 отрезок 12 метров

Стандарты и монтаж электросварного отвода на 90 градусов диаметром 160 мм.

Материал:

сырьё PE-100 или PE-100 RC - полиэтилен, в пределах допустимых механических свойств, нетоксичен, безопасен, безвреден для человека и окружающей среды.

Стандартизация:

сырье, применяемое для изготовления отводов на 90 градусов 160 мм, соответствует международным стандартам ISO 4437, ISO 4427, европейским стандартам EN 1555, EN 12201, EN 1401. Продукция FOX надежна и качественна, имеет паспорта, сертификаты (в том числе ГАЗСЕРТ), декларации и соответствует всем нормативным документам и многим национальным стандартам.

Нормы для сварки:

Клеммы для подключения контактов соответствуют диаметру 4.0 мм. На каждом отводе 90 градусов 160 мм имеется выдавленная печать с датой производства и штрих-код с информацией о параметрах сварки, а именно: сварочный штрих-код, штрих-код обратного отслеживания, артикул производителя, сварочные параметры (сварочное напряжение, время сварки, время остывания, напряжение (39,5 V), SDR).
Отдельно от кода обратного отслеживания указана информация индивидуального кода изделия ID для определения даты изготовления отвода 90 градусов 160 мм и партии материала, из которого он изготовлен. Полиэтилен, из которого сделан электросварной отвод соответствует нормам EN1555 и EN12201.
Сварка выполняется аппаратом FOX EUROTECH. Перед его подключением к сети или к генератору агрегата необходимо проверить входное напряжение и его соответствие нормам отклонения.

Монтаж:

Механическая обработка: отрежьте трубу ПНД 160 мм под прямым углом, удалите заусенцы с внутренней кромки трубы и снимите фаску с внешней кромки.
Обезжиривание и подготовка к сварке: уберите конденсат с трубы; обезжирьте наружную поверхность трубы и внутренние поверхности электросварного отвода при помощи специальной салфетки.
Сварка: в отвод необходимо вставить концы труб до упора. Время сваривания (остывания) зависит от диаметра трубопровода и температуры окружающей среды и определяется автоматически посредством считывания сканером муфтового аппарата FOX EUROTECH. Сварка выполняется в соответствии с DIN 8074/75, EN 1555-2, EN 12201-2, ISO 4437 и требованиями инструкции.

Монтаж труб ПНД, видеофильм:

Демонстрируется видеофильм по монтажу труб ПНД электросварной муфтой FOX муфтовым аппаратом FOX EUROTECH. Технология сварки электросварного отвода аналогична.

При проведении сварки не допускается попадание посторонних предметов и влаги в свариваемые детали. После остывания расплавленной массы отвод и труба ПНД присоединяются друг к другу, представляя собой монолитно-твердую конструкцию, изменившую направление трубопровода на 90 градусов.

Строжайшее соблюдение технологии сварки - гарантия длительной эксплуатации систем из полиэтиленовых трубопроводов!
