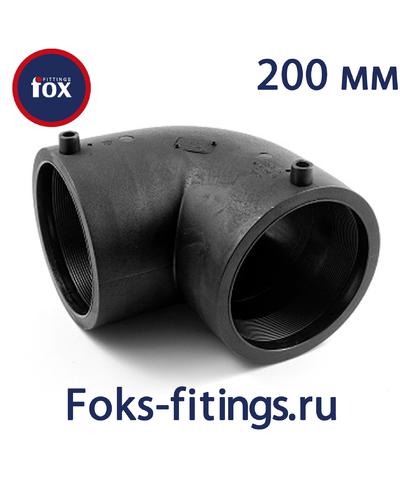

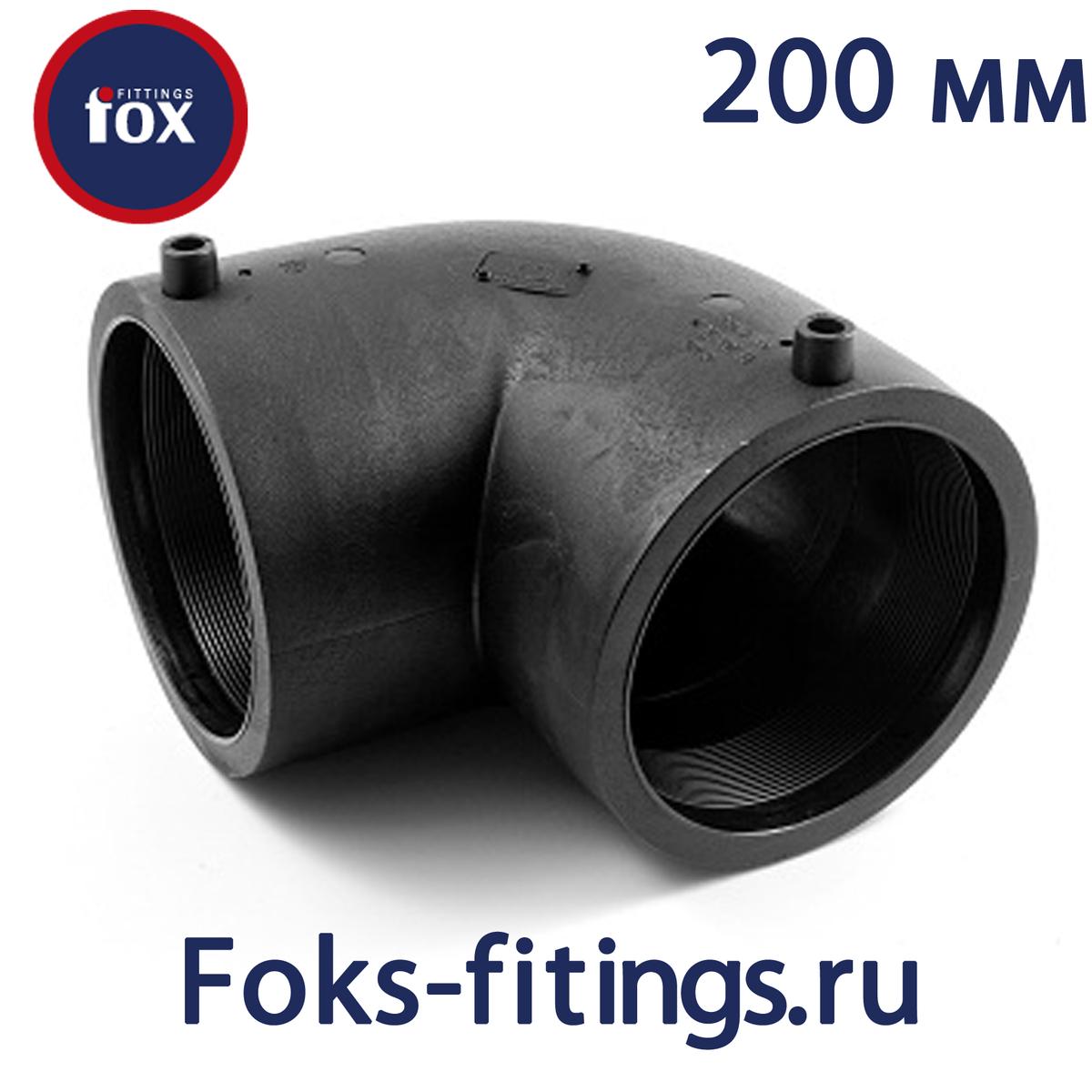

Электросварной отвод 90 град. 200 мм SDR 11

Диаметр (мм): 200

SDR: 11

Технический каталог.pdf

Цена

40 066.25руб.

В корзину Купить в один клик

Описание товара:

Электросварной отвод 45 градусов 200 мм PE 100 SDR 11 для трубы ПНД.

Электросварной отвод 45 градусов 200 мм PE 100 SDR 11 предназначен для изменения направления трассы трубы ПНД диаметром 200 мм на 45 градусов в следствие монтажа. Конструктивно состоит из литого отвода с приваренными электросварными муфтами FOX на концах. Применяется электросварной отвод FOX на 45 градусов:

В газопроводах среднего и низкого давления, состоящих из полиэтиленовой трубы 200 мм, произведенной по ГОСТ Р 50838-2009.
В системах холодного водоснабжения, пожаротушения, водоподготовки, напорного водоотведения, произведенных из трубы ПНД 200 мм согласно ГОСТ 18599-2001 и транспортирующих воду как питьевого, так и хозяйственного назначения.
В напорных трубах ПНД систем полива, мелиорации, дренирования диаметром 200 мм.
В 200 мм полиэтиленовых системах, транспортирующих шламы и пульпы.
В безнапорных трубопроводах из трубы ПНД 200 мм безнапорной ливневой, хозяйственно-бытовой и промышленной канализации.
В напорных трубопроводах 200 мм, транспортирующих химические слабоагрессивные жидкости.
В технических трубах ПНД 200 мм, изготовленных из вторичного сырья и предназначенных для защиты изолированных проводов, электрических кабелей энергетики или кабелей систем связи.

Отводы имеются на складах в Москве и в Санкт-Петербурге. Купить отводы 45 градусов можно по адресу улица Салова 53/1, литер Н, офис 25, этаж 2 в Санкт-Петербурге или в Москве (улица Ленина 1, первое строение, Люберцы).

Цены отводов 45 градусов с НДС других диаметров представлены в таблице:

Название	Цена, руб.
Электросварной отвод 90 град. 20 мм SDR 11	1 502.48	В корзину
Электросварной отвод 90 град. 25 мм SDR 11	1 502.48	В корзину
Электросварной отвод 90 град. 32 мм SDR 11	1 423.41	В корзину
Электросварной отвод 90 град. 40 мм SDR 11	1 855.70	В корзину
Электросварной отвод 90 град. 50 мм SDR 11	2 456.69	В корзину
Электросварной отвод 90 град. 63 мм SDR 11	2 266.91	В корзину
Электросварной отвод 90 град. 75 мм SDR 11	3 637.59	В корзину
Электросварной отвод 90 град. 90 мм SDR 11	3 690.31	В корзину
Электросварной отвод 90 град. 110 мм SDR 11	5 061.00	В корзину
Электросварной отвод 90 град. 125 мм SDR 11	9 014.91	В корзину
Электросварной отвод 90 град. 140 мм SDR 11	13 633.07	В корзину
Электросварной отвод 90 град. 160 мм SDR 11	13 938.84	В корзину
Электросварной отвод 90 град. 180 мм SDR 11	21 087.50	В корзину
Электросварной отвод 90 град. 200 мм SDR 11	40 066.25	В корзину
Электросварной отвод 90 град. 225 мм SDR 11	55 881.88	В корзину
Электросварной отвод 90 град. 250 мм SDR 11	100 692.81	В корзину
Электросварной отвод 90 град. 280 мм SDR 11	137 068.75	В корзину
Электросварной отвод 90 град. 315 мм SDR 11	147 612.50	В корзину
Электросварной отвод 90 град. 355 мм SDR 11	135 698.06	В корзину
Электросварной отвод 90 град. 400 мм SDR 11	154 465.94	В корзину
Электросварной отвод 90 град. 450 мм SDR 11	198 644.25	В корзину
Электросварной отвод 90 град. 500 мм SDR 11	296 912.00	В корзину
Электросварной отвод 90 град. 560 мм SDR 11	631 992.38	В корзину
Электросварной отвод 90 град. 630 мм SDR 11	774 333.00	В корзину

Не является публичной офертой. Цены уточняйте на день покупки в отделе продаж. Действует гибкая система скидок!

Стандарты и монтаж электросварного отвода 45 градусов.

Материал:

сырьё PE-100 или PE-100 RC - полиэтилен, в пределах допустимых механических свойств, нетоксичен, безопасен, безвреден для человека и окружающей среды.

Стандартизация:

сырье, применяемое для изготовления отводов на 45 градусов, соответствует международным стандартам ISO 4437, ISO 4427, европейским стандартам EN 1555, EN 12201, EN 1401. Продукция FOX надежна и качественна, имеет паспорта, сертификаты (в том числе ГАЗСЕРТ), декларации и соответствует всем нормативным документам и многим национальным стандартам.

Нормы для сварки:

Клеммы для подключения контактов соответствуют диаметру 4.0 мм. На каждом отводе 45 градусов имеется выдавленная печать с датой производства и штрих-код с информацией о параметрах сварки, а именно: сварочный штрих-код, штрих-код обратного отслеживания, артикул производителя, сварочные параметры (сварочное напряжение, время сварки, время остывания, напряжение (39,5 V), SDR).
Отдельно от кода обратного отслеживания указана информация индивидуального кода изделия ID для определения даты изготовления отвода 45 градусов 200 мм и партии материала, из которого он изготовлен. Полиэтилен, из которого сделан электросварной отвод соответствует нормам EN1555 и EN12201.
Сварка выполняется аппаратом FOX EUROTECH 315. Перед его подключением к сети или к генератору агрегата необходимо проверить входное напряжение и его соответствие нормам отклонения.

Монтаж:

Механическая обработка: отрежьте трубу ПНД 200 мм под прямым углом, удалите заусенцы с внутренней кромки трубы и снимите фаску с внешней кромки.
Обезжиривание и подготовка к сварке: уберите конденсат с трубы; обезжирьте наружную поверхность трубы и внутренние поверхности электросварного отвода при помощи специальной салфетки.
Сварка: в отвод необходимо вставить концы труб до упора. Время сваривания (остывания) зависит от диаметра трубопровода и температуры окружающей среды и определяется автоматически посредством считывания сканером муфтового аппарата FOX EUROTECH 315. Сварка выполняется в соответствии с DIN 8074/75, EN 1555-2, EN 12201-2, ISO 4437 и требованиями инструкции.

Монтаж труб ПНД, видеофильм:

Демонстрируется видеофильм по монтажу труб ПНД электросварной муфтой FOX муфтовым аппаратом FOX EUROTECH. Технология сварки электросварного отвода аналогична.

При проведении сварки не допускается попадание посторонних предметов и влаги в свариваемые детали. После остывания расплавленной массы отвод и труба ПНД присоединяются друг к другу, представляя собой монолитно-твердую конструкцию, изменившую направление трубопровода на 90 градусов.

Строжайшее соблюдение технологии сварки - гарантия длительной эксплуатации систем из полиэтиленовых трубопроводов!
