Электросварной отвод 90 град. 400 мм SDR 11

Диаметр (мм): 400
SDR: 11

Описание товара:

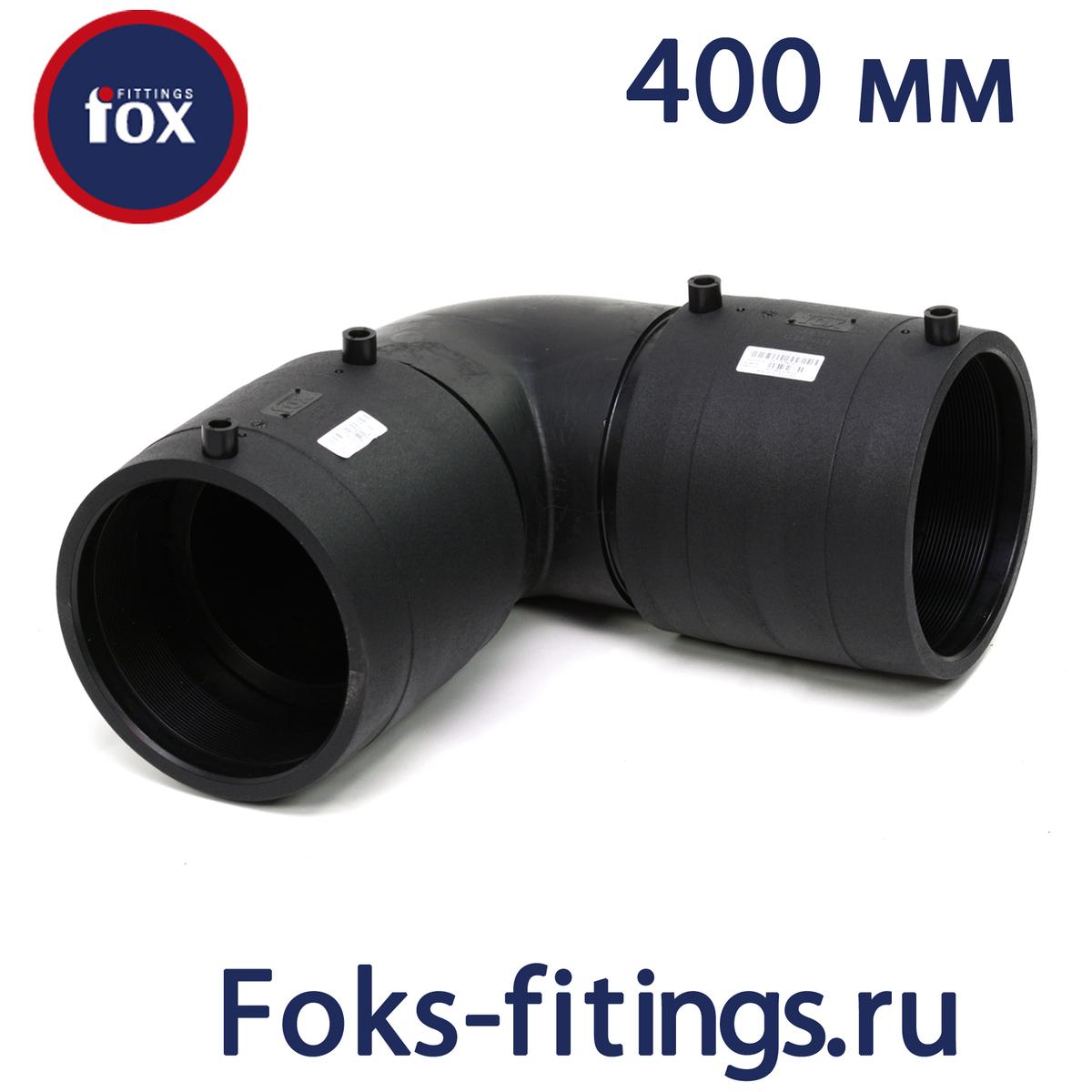

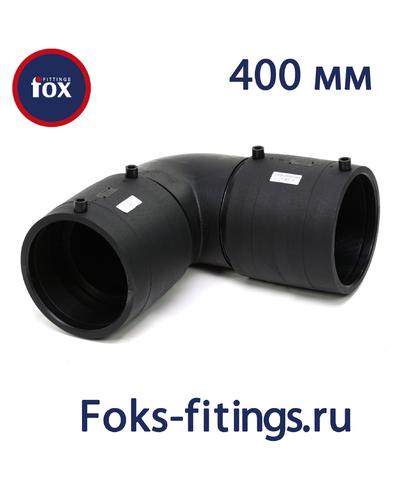

Электросварной отвод 90 градусов 400 мм PE 100 SDR 11 для трубы ПНД.

Электросварной отвод 90 градусов 400 мм PE 100 SDR 11 предназначен для изменения направления трассы трубы ПНД диаметром 400 мм на 90 градусов в следствие монтажа. Конструктивно состоит из литого отвода с приваренными электросварными муфтами FOX на концах. Применяется электросварной отвод FOX на 90 градусов в:

  • газопроводах среднего и низкого давления, состоящих из полиэтиленовой трубы наружным диаметром 400, произведенной по ГОСТ Р 50838-2009;
  • системах холодного водоснабжения, пожаротушения, водоподготовки, напорного водоотведения, произведенных из трубы ПНД согласно ГОСТ 18599-2001 и транспортирующих холодную воду как питьевого, так и хозяйственного назначения;
  • напорных трубах ПНД систем полива, мелиорации, дренирования с D=400 мм.
  • полиэтиленовых системах, транспортирующих шламы и пульпы с наружным диаметром 400 мм.
  • безнапорных трубопроводах из трубы ПНД наружной безнапорной ливневой, хозяйственно-бытовой и промышленной канализации.
  • напорных трубопроводах диаметром 400 мм, транспортирующих химические агрессивные жидкости.
  • технических трубах ПНД 400 мм, изготовленных из вторичного сырья и в виде футляров предназначенных для защиты изолированных проводов, электрических кабелей энергетики или кабелей систем связи.

Отводы имеются на складах в Москве и в Санкт-Петербурге. Купить отводы 90 градусов можно по адресу улица Салова 53/1, литер Н, офис 25, этаж 2 в Санкт-Петербурге или в Москве (улица Ленина 1, первое строение, Люберцы).

Цены отводов 90 градусов с НДС других диаметров представлены в таблице:

Название Количество Цена, руб.
Электросварной отвод 90 град. 20 мм SDR 11
1 502.68 В корзину
Электросварной отвод 90 град. 25 мм SDR 11
1 502.68 В корзину
Электросварной отвод 90 град. 32 мм SDR 11
1 423.59 В корзину
Электросварной отвод 90 град. 40 мм SDR 11
1 855.94 В корзину
Электросварной отвод 90 град. 50 мм SDR 11
2 457.01 В корзину
Электросварной отвод 90 град. 63 мм SDR 11
2 267.20 В корзину
Электросварной отвод 90 град. 75 мм SDR 11
3 638.06 В корзину
Электросварной отвод 90 град. 90 мм SDR 11
3 690.79 В корзину
Электросварной отвод 90 град. 110 мм SDR 11
5 061.65 В корзину
Электросварной отвод 90 град. 125 мм SDR 11
9 016.06 В корзину
Электросварной отвод 90 град. 140 мм SDR 11
13 634.81 В корзину
Электросварной отвод 90 град. 160 мм SDR 11
13 940.62 В корзину
Электросварной отвод 90 град. 180 мм SDR 11
21 090.20 В корзину
Электросварной отвод 90 град. 200 мм SDR 11
40 071.38 В корзину
Электросварной отвод 90 град. 225 мм SDR 11
55 889.03 В корзину
Электросварной отвод 90 град. 250 мм SDR 11
100 705.71 В корзину
Электросварной отвод 90 град. 280 мм SDR 11
137 086.30 В корзину
Электросварной отвод 90 град. 315 мм SDR 11
147 631.40 В корзину
Электросварной отвод 90 град. 355 мм SDR 11
135 715.44 В корзину
Электросварной отвод 90 град. 400 мм SDR 11
154 485.72 В корзину
Электросварной отвод 90 град. 450 мм SDR 11
198 669.68 В корзину
Электросварной отвод 90 град. 500 мм SDR 11
296 950.02 В корзину
Электросварной отвод 90 град. 560 мм SDR 11
632 073.29 В корзину
Электросварной отвод 90 град. 630 мм SDR 11
774 432.14 В корзину

Не является публичной офертой. Цены уточняйте на день покупки в отделе продаж. Действует гибкая система скидок!

Стандарты и монтаж электросварного отвода 90 градусов.

Материал:

  • сырьё PE-100 или PE-100 RC - полиэтилен, в пределах допустимых механических свойств, нетоксичен, безопасен, безвреден для человека и окружающей среды.

Стандартизация:

  • сырье, применяемое для изготовления отводов на 90 градусов, соответствует международным стандартам ISO 4437, ISO 4427, европейским стандартам EN 1555, EN 12201, EN 1401. Продукция FOX надежна и качественна, имеет паспорта, сертификаты (в том числе ГАЗСЕРТ), декларации и соответствует всем нормативным документам и многим национальным стандартам.

Нормы для сварки:

  • Клеммы для подключения контактов соответствуют диаметру 4.0 мм. На каждом отводе 90 градусов имеется выдавленная печать с датой производства и штрих-код с информацией о параметрах сварки, а именно: сварочный штрих-код, штрих-код обратного отслеживания, артикул производителя, сварочные параметры (сварочное напряжение, время сварки, время остывания, напряжение (39,5 V), SDR).
  • Отдельно от кода обратного отслеживания указана информация индивидуального кода изделия ID для определения даты изготовления отвода 90 градусов и партии материала, из которого он изготовлен. Полиэтилен, из которого сделан электросварной отвод соответствует нормам EN1555 и EN12201.
  • Сварка выполняется аппаратом FOX EUROTECH 500. Перед его подключением к сети или к генератору агрегата необходимо проверить входное напряжение и его соответствие нормам отклонения.

Монтаж:

  • Механическая обработка: отрежьте полиэтиленовую под прямым углом, удалите заусенцы с внутренней кромки трубы и снимите фаску с внешней кромки.
  • Обезжиривание и подготовка к сварке: уберите конденсат с трубы; обезжирьте наружную поверхность трубы и внутренние поверхности электросварного отвода при помощи специальной салфетки.
  • Сварка: во внутрь отвода необходимо вставить концы труб до упора. Время сваривания (остывания) зависит от диаметра трубопровода и температуры окружающей среды и определяется автоматически посредством считывания сканером муфтового аппарата FOX EUROTECH 500. Сварка выполняется в соответствии с DIN 8074/75, EN 1555-2, EN 12201-2, ISO 4437 и требованиями инструкции.

Монтаж труб ПНД, видеофильм:

Демонстрируется видеофильм по монтажу труб ПНД электросварной муфтой FOX муфтовым аппаратом FOX EUROTECH. Технология сварки электросварного отвода аналогична.

При проведении сварки не допускается попадание посторонних предметов и влаги в свариваемые детали. После остывания расплавленной массы отвод и труба ПНД присоединяются друг к другу, представляя собой монолитно-твердую конструкцию, изменившую направление трубопровода на 90 градусов.

Строжайшее соблюдение технологии сварки - гарантия длительной эксплуатации систем из полиэтиленовых трубопроводов!
